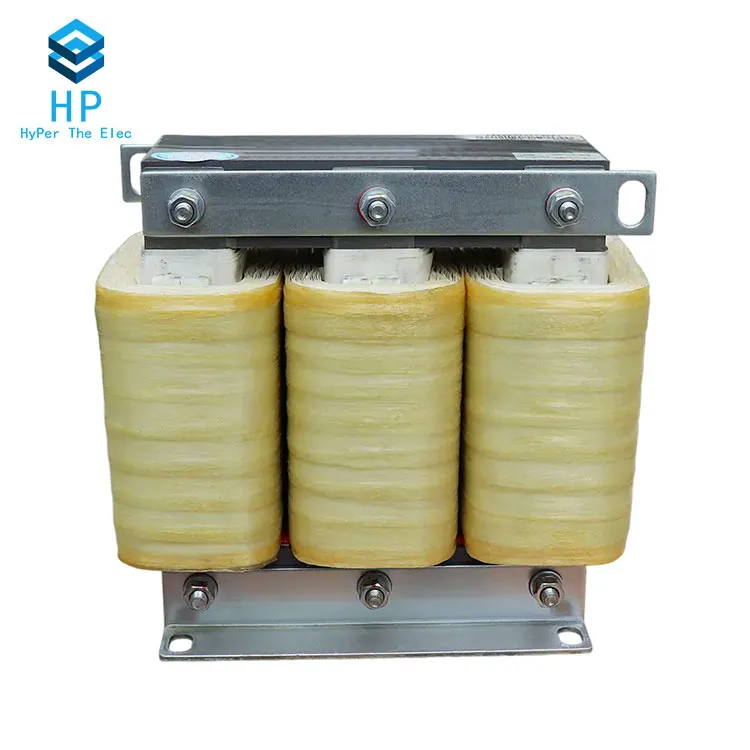

Εισαγωγή
Μια ηλεκτρική συσκευή που χρησιμοποιείται σε ένα ανορθωμένο κύκλωμα DC ονομάζεται αντιδραστήρας επίπεδου κύματος. Υπάρχει πάντα ένας κυματισμός στην τάση ευθυγράμμισης εξόδου και ένας πεπερασμένος αριθμός παλμών στο κύκλωμα ανορθωτή. Δεδομένου ότι αυτός ο κυματισμός είναι συχνά επικίνδυνος, απαιτείται ένας αντιδραστήρας επίπεδου κύματος για τη μείωση του. Στην πλευρά DC του σταθμού μετατροπέα HVDC, το φίλτρο DC και ο αντιδραστήρας επίπεδου κύματος συνδυάζονται για να δημιουργήσουν τον βρόχο αρμονικού φίλτρου DC. Ένα από τα βασικά στοιχεία του σταθμού μετατροπέα DC υψηλής τάσης είναι ένας αντιδραστήρας επίπεδου κύματος, ο οποίος συνδέεται συνήθως σε σειρά μεταξύ του άκρου εξόδου DC κάθε μετατροπέα πόλου και της γραμμής DC.
Πεδίο εφαρμογής
Προκειμένου να βελτιστοποιηθεί η κυματομορφή του παραπόταμου εξόδου, να καταστείλει το στοιχείο παλμού κυματισμού μετά την ανόρθωση, να γίνει το ρεύμα μετά την ανόρθωση συνεχές και να διασφαλιστεί η κανονική λειτουργία του εξοπλισμού συνεχούς ρεύματος, το κύκλωμα ανορθωτή χρησιμοποιεί έναν αντιδραστήρα επίπεδου κύματος.
Ηλεκτρικές ατμομηχανές, μετατροπείς συχνότητας, ηλεκτρικοί κινητήρες με θυρίστορ DC και σταθμοί μετατροπέων μετάδοσης συνεχούς ρεύματος
Χαρακτηριστικά
- Ο πυρήνας σιδήρου είναι κατασκευασμένος από φύλλο πυριτίου υψηλής ποιότητας και η στήλη του πυρήνα χωρίζεται σε ομοιόμορφα μικρά κομμάτια με πολλαπλά κενά αέρα, το διάκενο αέρα υιοθετεί κόλλα υψηλής θερμοκρασίας και υψηλής αντοχής για να συνδέει στενά κάθε μικρό τμήμα της στήλης πυρήνα με το άνω και κάτω ζυγός και η τελική όψη του πυρήνα του σιδήρου υιοθετεί υψηλής ποιότητας διαδικασία ψεκασμού αντισκωριακής βαφής, η οποία λύνει το πρόβλημα της σκουριάς στην επιφάνεια του πυρήνα του αντιδραστήρα. Ο θόρυβος και οι κραδασμοί μειώνονται σημαντικά κατά τη λειτουργία.
- Οι αντιδραστήρες είναι όλοι εμποτισμένοι με κενό και σκληρύνονται με ζεστό ψήσιμο σε υψηλή θερμοκρασία. Το πηνίο έχει καλές ιδιότητες μόνωσης, υψηλή συνολική μηχανική αντοχή και καλή απόδοση αντοχής στην υγρασία.
- Το πηνίο υιοθετεί ένα σύστημα μόνωσης κατηγορίας F και H, το οποίο βελτιώνει σημαντικά την αξιοπιστία της μακροχρόνιας λειτουργίας.
- Χαμηλή άνοδος θερμοκρασίας, μικρή απώλεια, χαμηλό κόστος, υψηλό ποσοστό συνολικής χρήσης.
- Μικρό μέγεθος, ελαφρύ, μικρό αποτύπωμα, εύκολο στην εγκατάσταση.
