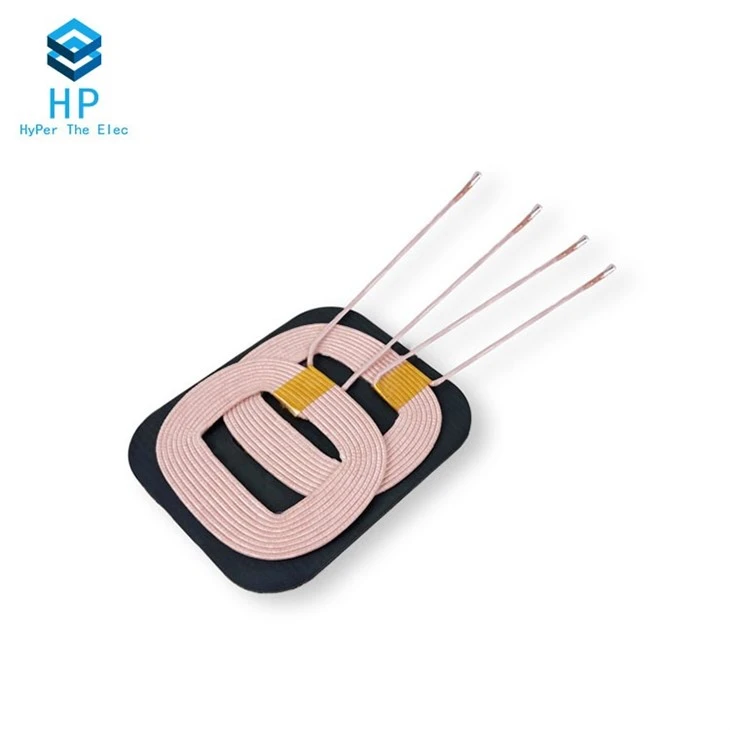

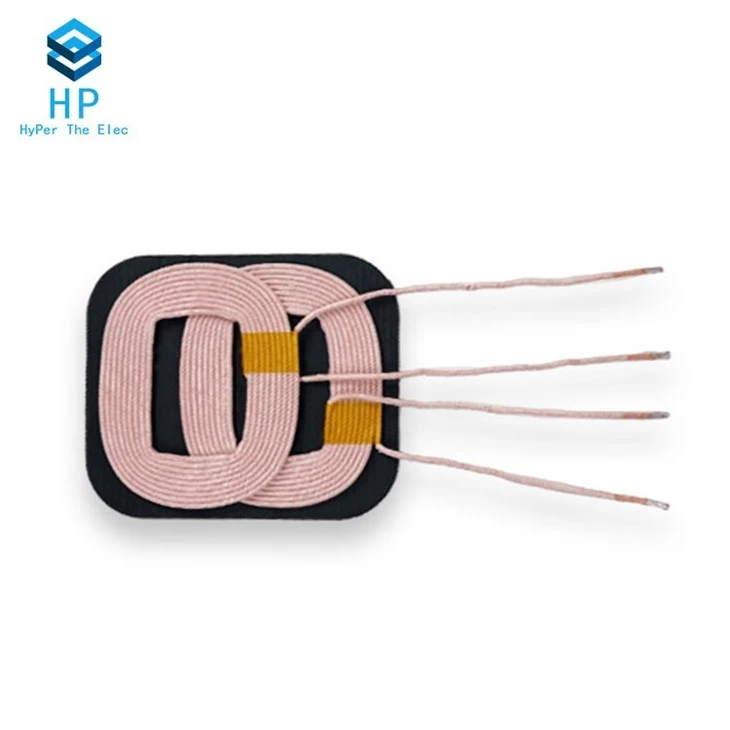

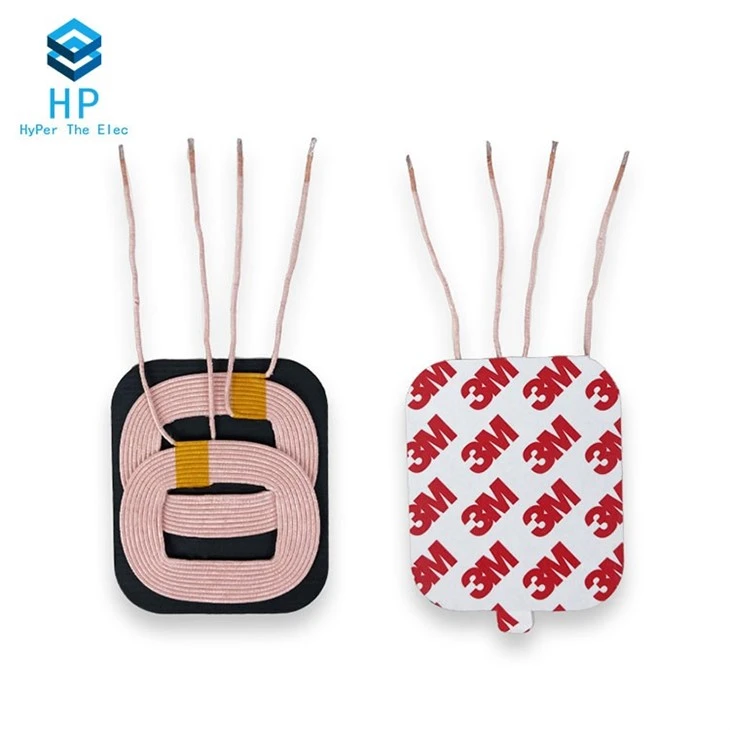

Κοίλο πηνίο

Το Hollow πηνίο έχει αποτέλεσμα μπλοκαρίσματος και η αυτοεπαγωγική ηλεκτροκινητική δύναμη στο πηνίο του πυρήνα αέρα είναι πάντα ανθεκτική στην αλλαγή ρεύματος στο πηνίο. Το Hollow πηνίο έχει μια επίδραση απόφραξης στο εναλλασσόμενο ρεύμα και το μέγεθος του εμποδίου ονομάζεται επαγωγική αντίδραση XL και η μονάδα είναι ohms. Η σχέση του με τον επαγωγέα l και τη συχνότητα εναλλασσόμενου ρεύματος f είναι xl=2πfl.

Το Hollow coil έχει τη λειτουργία συντονισμού και επιλογής συχνότητας και το Hollow coil και ο πυκνωτής μπορούν να συνδεθούν παράλληλα για να σχηματίσουν ένα κύκλωμα συντονισμού LC. Δηλαδή, η εγγενής συχνότητα ταλάντωσης f{{0}} του κυκλώματος είναι ίση με τη συχνότητα f του σήματος μη εναλλασσόμενου ρεύματος και η επαγωγική αντίδραση και η χωρητική αντίδραση του βρόχου είναι επίσης ίσες, άρα η ηλεκτρομαγνητική Η ενέργεια ταλαντώνεται εμπρός και πίσω στην επαγωγή και τον πυκνωτή, που είναι το φαινόμενο συντονισμού του βρόχου LC. Κατά τον συντονισμό, η επαγωγική αντίδραση και η χωρητική αντίδραση του κυκλώματος είναι ισοδύναμες και αντίστροφες, η επαγωγική αντίδραση του συνολικού ρεύματος του βρόχου είναι μικρή, η ποσότητα του ρεύματος είναι μεγάλη (αναφερόμενος στο σήμα AC του F=" F0"), το κύκλωμα συντονισμού LC έχει το ρόλο της επιλογής της συχνότητας και μπορεί να επιλέξει το σήμα AC μιας συγκεκριμένης συχνότητας F.

Τα κοίλα πηνία χρησιμοποιούνται κυρίως σε επαγωγική λήψη, εστίαση, μαγνητική κάρτα, μαγνητική κεφαλή, πηνίο υψηλού ρεύματος, ηλεκτρικές συσκευές χαμηλής τάσης, βιομηχανικός έλεγχος, οικιακές συσκευές, ηλεκτρονικά αυτοκινήτων, τοποθέτηση SMT, κινητά τηλέφωνα, ασύρματοι πομποδέκτες, ηλεκτρονικοί πλοηγοί, ισχύς ρυθμιστές, ενισχυτές, αναλώσιμα και φίλτρα και άλλα πεδία.

1. Επαγωγή

Η αυτεπαγωγή L είναι ένα εγγενές χαρακτηριστικό του ίδιου του πηνίου, ανεξάρτητο από το μέγεθος του ρεύματος. Η επαγωγή υποδηλώνεται γενικά με ένα συγκεκριμένο όνομα.

2. Αισθητηριακή αντίσταση

Το μέγεθος της παρεμπόδισης του επαγωγικού πηνίου στο εναλλασσόμενο ρεύμα ονομάζεται επαγωγική αντίδραση XL και η μονάδα είναι ohms.

3. Ποιοτικοί παράγοντες

Ο συντελεστής ποιότητας Q είναι μια φυσική ποσότητα που αντιπροσωπεύει τη μάζα του πηνίου και Q είναι ο λόγος της επαγωγικής αντίδρασης XL προς την ισοδύναμη αντίστασή του, δηλαδή: Q=XL/R.

Όσο υψηλότερη είναι η τιμή Q του πηνίου, τόσο μικρότερη είναι η απώλεια του βρόχου. Η τιμή Q του πηνίου σχετίζεται με την αντίσταση συνεχούς ρεύματος του σύρματος, τη διηλεκτρική απώλεια του σκελετού, την απώλεια που προκαλείται από τη θήκη θωράκισης ή τον πυρήνα του σιδήρου, την επίδραση του δερματικού φαινομένου υψηλής συχνότητας και άλλους παράγοντες. Η τιμή Q του πηνίου είναι συνήθως δεκάδες έως εκατοντάδες.

4. Κατανεμημένη χωρητικότητα

Η χωρητικότητα που υπάρχει μεταξύ στροφών και στροφών του πηνίου, μεταξύ του πηνίου και της κάτω πλάκας και μεταξύ του πηνίου και της θήκης θωράκισης ονομάζεται κατανεμημένη χωρητικότητα. Η παρουσία κατανεμημένης χωρητικότητας μειώνει την τιμή Q του πηνίου και υποβαθμίζει τη σταθερότητα, επομένως όσο μικρότερη είναι η κατανεμημένη χωρητικότητα του πηνίου, τόσο το καλύτερο.
